Vysvetlenie elektroinštalácie: Vysokonapäťové káble, zväzky a nízkonapäťové systémy

Oranžový kábel s priemerom 35 mm2 s napätím 300 V neprežije 400 V balenie, bez ohľadu na to, ako čisté krimpovanie vyzerá. Väčšina problémov s elektroinštaláciou elektrických vozidiel má pôvod v rovnakých troch nezhodách: trieda izolácie pod napätím systému, konektor bez vysokonapäťovej prepojovacej slučky alebo štít zakončený len na jednom konci. Urobte tieto tri správne a zvyšok postroja sa stane skôr cvičením smerovania a prevádzkyschopnosti než hazardom so spoľahlivosťou.

Nižšie uvedené časti oddeľujú trakčnú kabeláž od nízkonapäťovej riadiacej kabeláže, zobrazujú čísla, na ktorých v špecifikácii skutočne záleží, a poukazujú na to, kde sa zvyčajne skrýva riziko obstarávania.

Domény vysokého napätia a nízkeho napätia sú dva rôzne problémy pri nákupe

Začnite s napäťovou oblasťou, nie s prierezom drôtu. Plug-in hybridný balík môže mať napätie medzi 100 V a 200 V, zatiaľ čo akumulátorový elektrický balík bežne beží na 400 V a 800 V platformy sú teraz bežné na nových modeloch. Zároveň sedadlá, osvetlenie, displeje a elektronika karosérie stále bežia na 12 V, 24 V alebo 48 V. Tieto dve domény zdieľajú podvozok, ale takmer nič iné: odlišná izolácia, rôzne konektory, rôzne testovacie postupy a často rôzni dodávatelia.

Pretože sa požiadavky výrazne líšia, dodávateľ, ktorý je vynikajúci v oblasti 12 V káblových zväzkov, nie je automaticky kvalifikovaný na montáž trakčných káblov a platí to aj naopak. Keď jeden predajca zvláda oboje, praktickou výhodou je ovládanie rozhrania: nízkonapäťová vetva, ktorá napája čerpadlo chladenia batérie a vysokonapäťové napájanie tohto čerpadla sú potom navrhnuté podľa rovnakých smerovacích a teplotných predpokladov.

Vnútri vysokonapäťových káblov: trieda izolácie, štít a konektor

O tom, či trakčný kábel prežije svoju životnosť, rozhodujú tri vlastnosti. Prvou je trieda izolácie. Automobilové jednožilové vysokonapäťové káble sú bežne dimenzované na 600 V alebo 1 000 V, pričom zvyčajným dielektrikom je zosieťovaný polyetylén a silikón sa používa tam, kde teploty káblov dosahujú okolo 180 stupňov Celzia v blízkosti meničov alebo DC-DC meničov. Kábel dimenzovaný len na 300 V nemá miesto v 400 V systéme, aj keď nameraný prúd vyzerá skromne, pretože čiastočné vybitie a sledovanie začína dlho predtým, ako sa objaví tvrdý skrat.

Druhým je tienenie. Trakčné káble prenášajú spínané prúdy s veľmi rýchlymi prechodmi napätia a netienený chod vyžaruje širokopásmový šum do vlastnej kabeláže snímača vozidla a rádiového príjmu. Konštrukcia s fóliou a opletením ukončená o 360 stupňov na oboch koncoch obsahuje túto energiu. Tienenie uzemnené na jednom konci premení kábel iba na anténu, čo je jedna z najbežnejších a najmenej zrejmých chýb pri zostavovaní na trhu s náhradnými dielmi.

Tretím je rozhranie konektora: dvojstupňová západka, dotykové kontakty odolné voči prstom, kryty s kľúčom, ktoré zabraňujú krížovému párovaniu, a blokovacia slučka, ktorá informuje ovládač, že konektor je úplne usadený predtým, ako sa stýkače zatvoria. Krytie IP67 je primeraná základňa, s IP6K9K, kde sa očakáva čistenie parou.

Vlastný automobilový káblový zväzok pre Tesla, Mercedes-Benz a BMW Postroj pre vozidlá Tesla, Mercedes-Benz a BMW, vyrobený podľa výkresu s medenými vodičmi bez obsahu kyslíka a tesnením IP67 pre spoľahlivý prenos energie a signálu. Zobraziť produkt →

Pretože prierez vodiča, trieda izolácie a rodina konektorov sa menia z platformy na platformu, káblové zväzky pre modely Tesla, Mercedes-Benz a BMW sú zvyčajne vyrobené podľa výkresu špecifického pre vozidlo, a nie vyberané z katalógu. To je ten správny východiskový bod vždy, keď projekt potrebuje definovanú zostavu s vysledovateľnými materiálmi namiesto voľného kábla narezaného na dĺžku na mieste.

Nízkonapäťové vedenie riadi logiku vozidla

Bez siete nízkeho napätia sa v kabíne nič nepohne. Nastavenie sedadla, displeja lakťovej opierky, okolitého osvetlenia, zámkov dverí a ovládania karosérie, to všetko závisí od káblov, ktoré spolu prenášajú energiu a dáta. Tam, kde sa trakčný kábel posudzuje podľa dielektrickej sily a ampacity, nízkonapäťový zväzok sa posudzuje podľa poklesu napätia, zachovania konektora a integrity signálu.

Údaje sú miestom, kde sa objavujú prekvapenia v poslednom štádiu. CAN FD a LIN zostávajú ťahúňmi, zatiaľ čo ethernetové linky 100BASE-T1 a 1000BASE-T1 vyžadujú krútené páry s riadenou impedanciou, dĺžky párových párov a fyzické oddelenie od trakčných jázd. Pokles pol voltu cez posuv motora sedadla je neškodný; rovnaké množstvo indukovaného šumu na vedení prúdového snímača nie je.

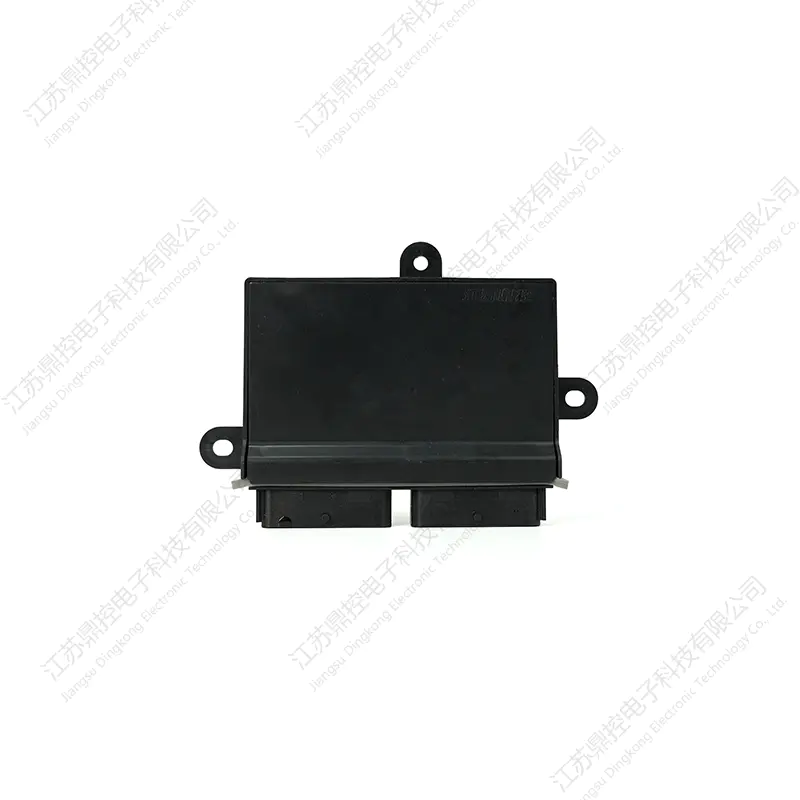

DK-B-1947 Riadiaca jednotka vozidla pre automobilovú úpravu Riadiaca jednotka s krytím IP65 pre sedadlá, okolité osvetlenie a elektrické sacie dvierka s priemyselnou čipovou sadou a ochranou proti rušeniu pre spoľahlivé viackanálové spracovanie údajov. Zobraziť produkt →

Riadiace jednotky sú umiestnené na druhom konci týchto postrojov. Utesnený modul s viacerými reléovými výstupmi, komunikáciou CAN alebo RS485 a krytom IP65 alebo IP67 je to, čo premení zväzok vodičov na systém, ktorý možno diagnostikovať namiesto hádania. Recenzia bezpečnostnú úlohu riadiaceho modulu vozidla je užitočný pri rozhodovaní o tom, ktoré záťaže si zaslúžia monitorovaný výstup a ktoré môžu zostať na jednoduchom istenom obvode.

Smerovanie, polomer ohybu a rozpočet hmotnosti

Pravidlá smerovania vysokonapäťových káblov sú prísnejšie, než väčšina začínajúcich staviteľov očakáva. Praktickým pravidlom je minimálny polomer ohybu štvor- až šesťnásobok vonkajšieho priemeru kábla pri zaťažení, s priamym úsekom najmenej 50 mm za každým konektorom pred prvým ohybom. Spony vzdialené od seba približne 150 mm až 300 mm chránia kábel pred bičovaním počas vibrácií a každý prechod cez plech potrebuje priechodku alebo orezanie okrajov, pretože odieraná izolácia na 400 V vodiči je skôr rizikom oblúka ako kozmetickou chybou.

Hmotnosť je druhým obmedzením. Kompletná sada postrojov pre osobné automobily sa bežne pohybuje medzi 30 kg a 60 kg a samotná trakčná časť môže predstavovať 8 kg až 15 kg. Hliníkové vodiče znižujú toto číslo približne o 30 až 45 percent pri rovnakej hodnote prúdu, keď sa vezme do úvahy väčší prierez a hrubšia konštrukcia zakončenia, ale vyžadujú špecifické pokovovanie svoriek, aby sa zabránilo galvanickej korózii a tečeniu na krimpovaní. Meď zostáva jednoduchšou voľbou pod 48 V a pre krátke jazdy.

Kde najskôr zlyhá elektroinštalácia

Zoznam zlyhaní je krátky a predvídateľný, čo uľahčuje navrhovanie proti:

• Štít ukončený na jednom konci alebo s dlhým pigtailom namiesto 360-stupňovej svorky, čo zvyšuje vyžarované emisie.
• Trieda izolácie pod napätím systému, čo spôsobuje skôr pomalú degradáciu než okamžitú poruchu.
• Výška krimpovania je mimo tolerancie, pridáva odpor a teplo na koncovke počas rýchleho nabíjania.
• Chýbajúca alebo premostená blokovacia slučka, takže čiastočne usadený konektor sa nikdy nezistí.
• Tepelné cyklovanie na výstupe batérie v kombinácii s tesným vedením, čo vedie k opotrebovaniu tesnenia a odieraniu.
• Signálne páry vedené vedľa trakčného kábla, čo spôsobuje občasné poruchy, ktoré zmiznú na lavičke.

Štandardy a dokumentácia na vyžiadanie

Normy menia názory na akceptačné kritériá. Relevantné referencie zahŕňajú ISO 6469-3 pre elektrickú bezpečnosť vysokonapäťových systémov, ISO 6722 pre jednožilové automobilové káble, sériu LV 216 pre vysokonapäťový kábel 600 V a 1 000 V, SAE J1673 a J1654 pre vysokonapäťové konektorové terminály, USCAR-265 a USC ochrana proti vniknutiu a IEC 62196 pre nabíjacie konektory.

Spolu so štandardnými referenciami si vyžiadajte aktuálne údaje: výsledky dielektrickej odolnosti, zvyčajne dvojnásobné menovité napätie plus 1 000 V aplikované po dobu jednej minúty; izolačný odpor meraný pri 500 V DC; 100-percentná kontrola kontinuity a polarity; výsledky integrity tesnenia na šaržu; a krimpovacie prierezy s hodnotami vyťahovacej sily. Dodávateľ so zdokumentovaným procesom a systémom riadenia zmien stojí viac ako nižšia jednotková cena, pretože tichá výmena materiálu na oranžovom kábli nie je niečo, čo by konečná kontrola zachytila.

Získavanie vlastnej kabeláže bez prerábky

Väčšina prepracovaní na projekte vlastného postroja pochádza z informácií, ktoré neboli nikdy zapísané. Nižšie uvedený kontrolný zoznam obsahuje body, ktoré generujú väčšinu objednávok technických zmien:

1. Definujte napäťovú doménu a prúdový profil vrátane trvalého prúdu, špičkového prúdu a pracovného cyklu.
2. Uveďte triedu izolácie a teplotné hodnotenie pre každý segment kábla podľa jeho fyzického umiestnenia.
3. Prispôsobte každý konektor jeho párovaciemu rozhraniu, vrátane funkcií kľúčovania a blokovania, bez akýchkoľvek náhrad bez písomného súhlasu.
4. Polomer ohybu, rozstup klipov a oddelenie od signálového vedenia vložte priamo na výkres alebo do 3D modelu.
5. Vyžaduje sa kontrola prvého výrobku a údaje o teste na úrovni šarže pre spojitosť, dielektrickú odolnosť a integritu tesnenia.
6. Potvrďte sledovateľnosť a kontrolu zmien, vrátane kódov šarží a oznámenia pred akoukoľvek zmenou materiálu alebo procesu.

7-palcový kapacitný dotykový displej pre systémy vozidla Automobilový 7-palcový kapacitný dotykový displej s IPS širokouhlým, 10-bodovým multidotykovým a odolnosťou IP65, vhodný na integráciu používateľského rozhrania do systémov vozidla. Zobraziť produkt →

Displej je užitočný testovací prípad. 7-palcová kapacitná dotyková obrazovka je umiestnená na rovnakom nízkonapäťovom zväzku ako ovládač, s ktorým hovorí, takže typ konektora, napájacie napätie a montážna hĺbka musia byť upevnené na jednom výkrese pred uvoľnením ktorejkoľvek časti. Rovnaká logika platí pre a elektronika do auta na mieru program: zväzok, spínací mechanizmus, riadiaci modul a rozhranie človek-stroj sú špecifikované spoločne alebo ladené spoločne.

Elektroinštalácia elektrického vozidla odmeňuje krátky zoznam rozhodnutí urobených včas: správna napäťová doména, trieda izolácie nad napätím systému s rezervou, tienenie ukončené na oboch koncoch a konektor, ktorý fyzicky dokazuje, že sedí. Všetko po tom je smerovanie, dokumentácia a testovacie údaje. Narábajte s týmito štyrmi položkami so skutočnými číslami a nie s predpokladmi a postroj prestane byť krehkou súčasťou zostavy.
